圧力容器・プラント・熱交換器図面

 圧力容器、プラント設備、熱交換器の設計作業・図面作成を設計経験者が承ります。
 少量の物件でも、遠慮なくお問い合わせ・ご依頼ください。

 ご対応可能機器:
 第一種・第二種圧力容器、各種槽(ジャケット付タンク、攪拌槽等)、
 シェル&チューブ式熱交換器、プラント設備・配管、架台など鋼構造物
電話番号,問い合わせ





作例 : シェル&チューブ式熱交換器

弊社作成の蒸気タービン用 低圧給水熱交換器の設計・製図例を以下に示します。

   外形図   管板図   胴体図   熱計算
   仕様書   強度計算   フランジ・補強計算

以上は弊社にて仮想の計画・仕様を策定し、その仕様に基づき設計・作図を弊社にて実施したものです。

設計実績機器

■第一種・第二種圧力容器
 ・熱交換ジャケット付タンク・攪拌槽
 ・クラッチドア(急速ふた開閉装置)付きタンク
 ・各種槽
■ シェル&チューブ式熱交換器/脱気器
 ・高圧給水加熱器・低圧給水加熱器・低圧蒸気発生器
 ・大気圧コンデンサ・真空コンデンサ・水/水熱交換器
 ・エアエゼクター&コンデンサ・潤滑油冷却器・脱気器

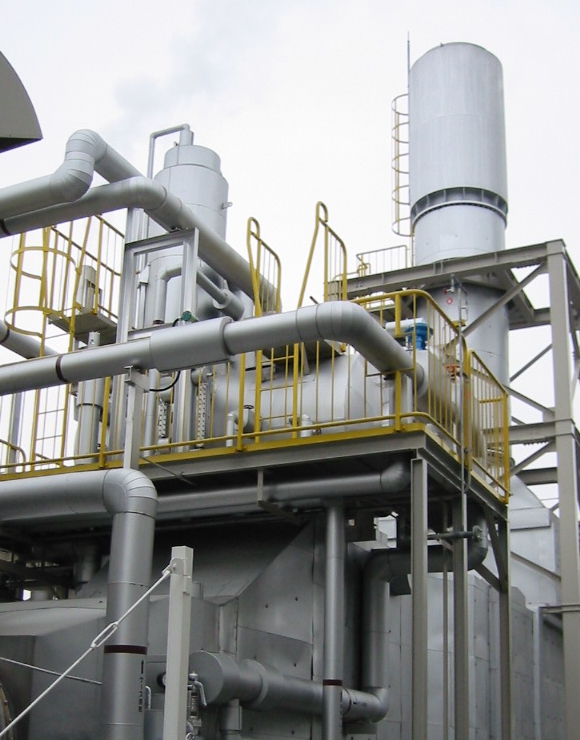

■ プラント設備・配管
■ コージェネレーション設備
■ 建築空調設備
■ 鋼構造物各種
 ・架台/ステージ・歩廊・階段・はしご等

設計実績規格

■ JIS 厚生労働省 第一種圧力容器、第二種圧力容器
■ 船級規格 : NK, LRS, DNV, ABS

設計実績例

■ ゼネコン様向け 実験用容器 設計・図面作成
 寸法:外径約φ1m×長さ約1.8m、温度:約200℃、材質:鍛造品
 胴体外形とツライチとなる胴体蓋フランジ構造を設計・仕様決定し、溶接構造を回避した。
 細部寸法/内部構造/独自フランジの計算・仕様決定、ガスケット選定、
 付着品選定および図面作成。

■ 素材メーカー様向け 実験用容器 設計検討
 高温雰囲気の非円形容器の設計検討。材質:SUS
 板厚計算、独自フランジ計算・仕様決定、ガスケット選定、断熱材選定・熱計算。

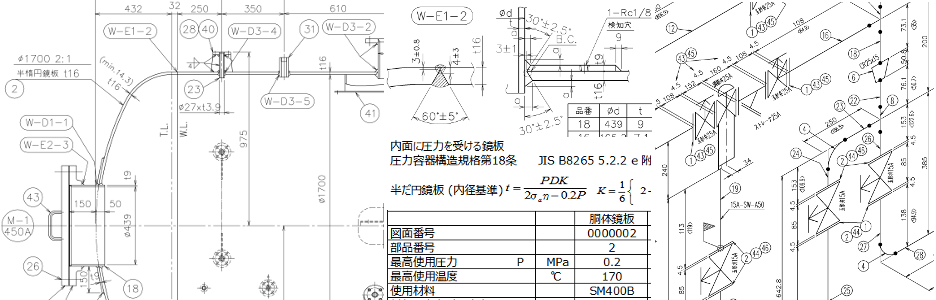

 ※右の図・計算は諸検討・図面作成にて一部のみを抜粋したものです。

図面作成・設計補助サービス

圧力容器、プラント設備、熱交換器の図面作成・設計作業を、設計経験者がお手伝いするサービスです。
単なるトレース、勝手な判断、設計者様と連絡をとらない図面作成・設計を排除します。
設計者様が設計に集中できる環境を整えるお手伝いをいたします。
図面データはAutoCAD LTを使用したデータ形式にて提出いたします。

圧力容器・熱交換器の設計・助言サービス

圧力容器、熱交換器などの設計、助言および図面作成をするサービスです。
設計・仕様決定に係わる根拠・計算書を提出し、説明・解説をいたします。
当該機器の設計経験の無い方でも、ご自身の意図を反映した設計を実現できます。

圧力容器設計問い合わせ

設計・図面作成等に関する費用

 単価は設計の度合いにより、2種類に分かれます。
 総作業時間を含め、事前にお客様とご相談のうえ金額を決定いたします。

■ 図面作成のみ
  2,200円/時(税込)から
  設計の視点にて図面作成を行い、気づき点等がある場合は、ご連絡いたします。
  図面データを提出いたします(AutoCAD LTデータ形式)。
  作図とともに、第二の図面チェックとしてもご利用できます。
  ※仕様・設計・図面概要の決定はお客様の所掌です。
■ 設計および仕様決定に関する検討
  3,000円/時(税込)から
  材料選定から構造・熱・圧力損失等計算および付着品選定などの設計および助言をいたします。
  上記に係わる根拠・計算書を提出し、説明・解説をいたします。
  ※弊社が設計未経験の分野、JIS等規格で規定されない条件の場合はお断りする場合があります。
■ 実費
  名古屋近郊外での打合せ等にて交通費が発生する場合は、実費を請求させていただきます。

担当者経歴

■ SK社 熱交換器設計部門 : 7年間
 ・船舶・陸用プラントに供するシェル&チューブ式熱交換器、脱気器の設計業務
  主にLNGタンカー主タービン機関に供する熱交換器、脱気器についての設計業務
  伝熱面積計算、構造計算をはじめとする設計・仕様決定、付着品設計・選定および客先対応
■ KDK社 エンジニアリング部門 : 11年間
 ・コージェネレーション設備設計、プラント・建築設備設計、受電設備設計および客先対応
 ・コージェネレーション設備を主とした省エネルギー設備の計画、経済性・省エネルギー性検討・提案業務
 ・電力設備設計に関する熱環境の研究業務
■ エネルギー管理士(熱)(1999年8月試験にて取得)
■ 豊橋技術科学大学 建設工学課程専攻 修了

ポリシー

  "図面の線一本、値ひとつ全てに意味がある"
